仪表画面闪烁、CAN丢包：7mm内径磁环止住100MHz干扰

仪表的EMC问题出在哪？

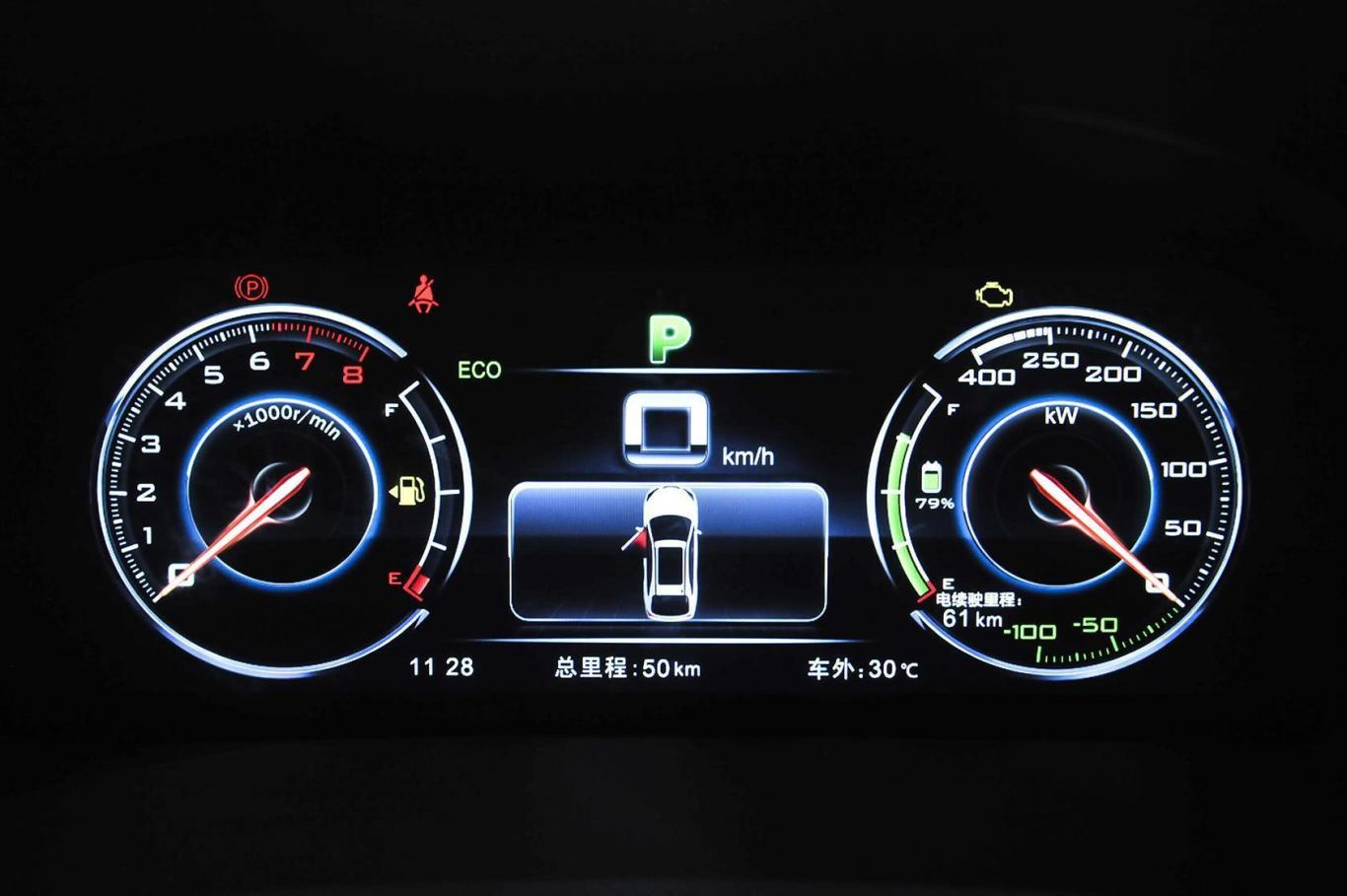

汽车仪表由MCU驱动LCD并对接CAN总线，车速、电量、告警信息全靠它呈现。内部DC-DC与背光驱动高频开关产生的干扰在100MHz附近能量集中，沿供电与信号线传导，耦合显示屏与CAN通信——画面闪烁、报文丢包；传导超标则卡住GB/T 18655认证。

仪表的特殊性在于"显示即体验"：背光驱动电流随亮度自动调节，动态负载让DC-DC持续工作在切换状态，噪声频谱随之展宽；LCD排线又与CAN线并行布线，耦合路径天然存在。用户对仪表闪烁的容忍度几乎为零，报文丢包还会连带触发整车告警误报。

为什么不用板级方案？

仪表改板涉及显示驱动重构，周期与成本都不友好；在供电与信号线缆近仪表端加装卡扣磁环，改动最小、见效最快，认证前复测也来得及。

EMC1730-0730A做了什么？

7mm内径贴合仪表线缆，100MHz阻抗150Ω，卡扣装线形成高阻通路，把干扰能量转为热能耗散。实测该频段传导干扰降低16dB，画面与CAN通讯恢复正常，GB/T 18655认证通过。

从平台化视角看，仪表家族共用这颗磁环的价值随车型数量放大：7mm内径覆盖仪表平台的主流线缆径，EMC整改经验跨车型直接迁移，新项目认证前的复测只需确认衰减量；产线按单车配比预装，把EMC风险消化在总装之前，整车认证一次通过率随之提升。

从细节维度补一句底账：磁环装在供电与信号线缆靠近仪表出线端，共模电流回路最短、衰减最充分；卡扣咬合在整车震动与门板开关的冲击下不松脱，镍锌铁氧体在常规温区磁性能波动小——仪表这类"天天被看"的部件，任何闪烁复发都是直接的用户感知。

卡扣免拆按压即装、单颗数秒；震动工况咬合不松脱，常规温区磁性能稳定，保障仪表全生命周期EMC。易迈磁电子的这颗磁环同样适配车载显示、座舱电子的100MHz干扰治理。
