1.6T OSFP硅光模块的误码率与100MHz干扰

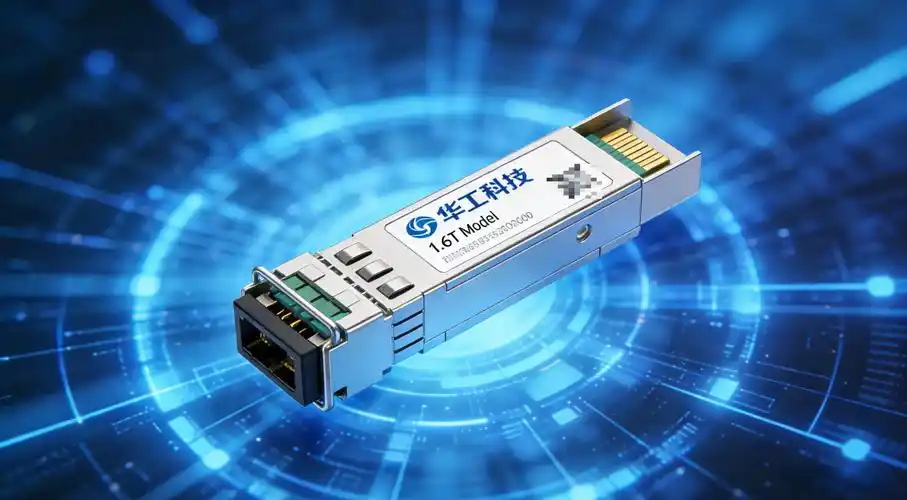

1.6T 2×DR4双端口OSFP硅光模块是数据中心高速互联的关键件。板上多路Buck为激光驱动、TIA、DSP供3.3V/1.8V/0.8V低压，Buck开关与SerDes时钟产生的宽带干扰在100MHz附近集中，沿供电与控制线缆传导，耦合相邻高速差分通道——抖动增大、误码率上升；传导超标则挡住GB 9254认证。

硅光模块对干扰的敏感度与速率正相关：100G级SerDes的眼图裕量以皮秒计，供电噪声耦合进差分对后抖动直接吃掉裕量，误码率曲线整体上抬；多路Buck的开关谐波与SerDes时钟谐波在百MHz附近交叠，让问题集中在可预测但难根除的频段。数据中心客户的验收以误码率门限为准，超标即整批退货风险。

为什么不能靠改板

硅光模块布线密度极高，板级滤波改动牵一发动全身，验证周期以月计，与数据中心客户的交付节奏冲突。

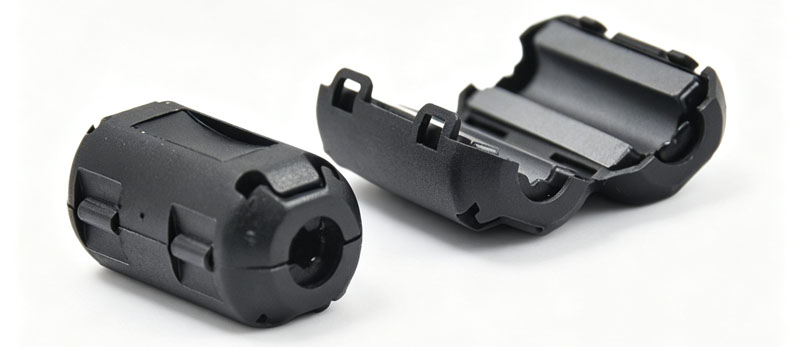

在供电与控制线缆近模块端加装EMC1325-0530A，5mm内径贴合线缆，100MHz阻抗250Ω，形成高阻抗通路。实测该频段传导干扰降低16dB，相邻SerDes通道串扰显著缓解，误码率回落，GB 9254认证通过。

从部署节奏看，这颗磁环的价值在于"快"：数据中心光模块迭代以季度计，板级方案走完验证时下一代模块已在路上，而线缆端整改当天装、当天测，误码率曲线即时反馈，整改效果与产线节奏同频。批量部署时按模块数量配比预装即可，无需新增工位与治具，EMC风险在出厂前就被关掉。

安装细节同样值得交代：磁环装在供电与控制线缆距模块端口最近的一端，共模电流回路最短、衰减最充分；模块舱内温升明显，镍锌铁氧体在常规温区磁性能波动小，长时间高负荷运行后衰减量不缩水——对7×24小时在线的数据中心设备，这一点比首装效果更重要。

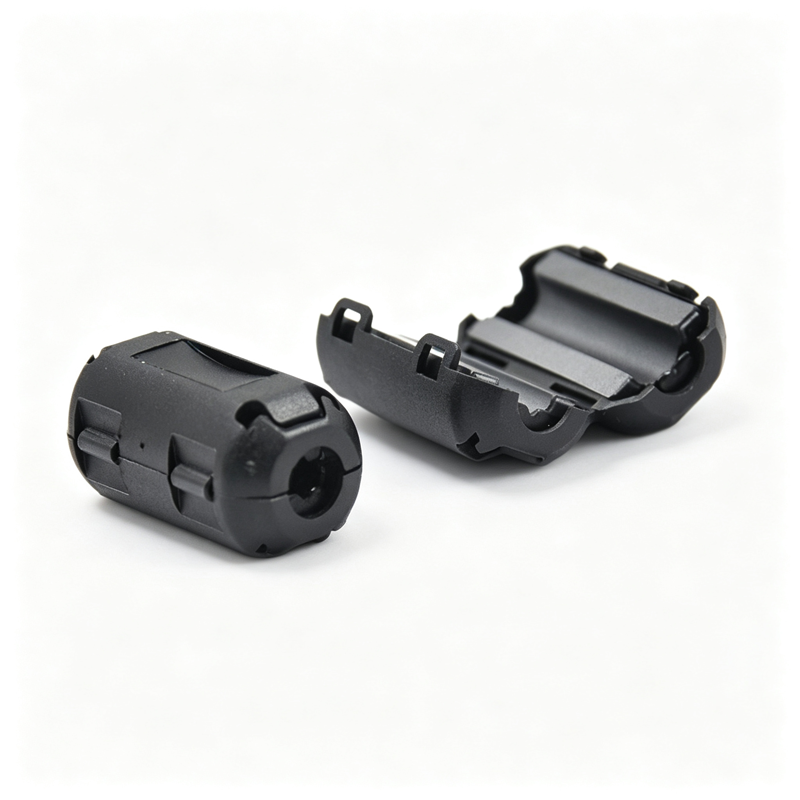

卡扣免剪线免拆模块、按压数秒，支持批量预装与研发后期快改。EMC1325-0530A是易迈磁电子面向光模块与高速互连设备的原厂选型，交换机板卡同样适用。
